L"integrità strutturale si basa fondamentalmente sulla corrispondenza dell"esatto meccanismo di fissaggio con il materiale di base scelto. Ingegneri e appaltatori affrontano rischi enormi quando scelgono gli ancoraggi alla cieca. La scelta di un dispositivo di fissaggio senza una profonda conoscenza dei suoi specifici meccanismi di fissaggio comporta un cedimento catastrofico del carico. Rischiate inoltre gravi violazioni della conformità al codice o danni strutturali permanenti. È necessaria la certezza assoluta prima di forare il calcestruzzo solido.
Questa guida definisce esplicitamente la forza di tenuta meccanica di un ancoraggio a cuneo . Traduciamo questa forza tecnica in capacità di carico altamente funzionali e reali. I lettori scopriranno un quadro basato sull’evidenza per valutare l’idoneità degli elementi di fissaggio. Imparerai come la coppia si traduce in attrito. Vedrai perché la forza concreta impone i limiti ultimi. Infine, ti mostriamo come verificare la conformità per la tua specifica applicazione.
Meccanismo: gli ancoraggi a cuneo si basano esclusivamente sull'espansione meccanica (attrito) controllata dalla coppia per fissare i carichi.
Limitazione del materiale di base: sono progettati esclusivamente per calcestruzzo solido e falliscono o causano scoppi in mattoni, blocchi o murature cave.
Dipendenza dalle prestazioni: la forza di tenuta effettiva è molto variabile e dipende dalla resistenza alla compressione del calcestruzzo (PSI), dalla profondità di ancoraggio e dalla precisa coppia di installazione.
Conformità al codice: le specifiche richiedono la valutazione dei carichi statici e dinamici rispetto agli standard di prova ICC-ES per calcestruzzo fessurato o non fessurato.
Definiamo i principi meccanici fondamentali. Ciò stabilisce una solida base tecnica per la selezione degli elementi di fissaggio.
Il serraggio del dado di ancoraggio crea una potente azione meccanica. Ruotando la chiave si tira verso l"alto il perno filettato. L"estremità operativa di questo perno presenta un cuneo a forma di cono. Quando questo cuneo si sposta verso l"alto, forza la clip di espansione circostante ad espandersi verso l"esterno. Questa geometria ingegnerizzata traduce la coppia rotazionale in un"immensa pressione laterale.
La clip di espansione si incastra permanentemente contro le pareti interne del foro praticato. Questa espansione verso l"esterno crea un"estrema resistenza all"attrito. L"attrito è la forza solitaria che mantiene l"hardware in posizione. La clip afferra in modo aggressivo l"aggregato e la pasta di cemento. Ti affidi interamente a questa pressione verso l"esterno per sostenere in modo sicuro enormi carichi strutturali.
La clip metallica morde fisicamente i pori del cemento. Si deforma sotto pressione per adattarsi alle microscopiche imperfezioni all"interno del cilindro forato. A causa di questo morso aggressivo, l"elemento di fissaggio diventa un elemento permanente. Non è possibile estrarlo senza distruggere il substrato circostante. Il legame meccanico è permanente una volta impostata la clip.
Molti professionisti fraintendono la forza di tenuta. Il potere di tenuta non esiste semplicemente al momento dell"inserimento. È necessario applicare la coppia per agganciare la clip. Durante l"installazione è necessario rispettare una soglia di coppia specifica. Il raggiungimento di questa coppia stabilisce un precarico critico. Questa tensione mantiene l"attrezzatura ben aderente al materiale di base. Senza un adeguato precarico, il giunto cederà sotto stress dinamico.
Seguire questi passaggi per garantire il corretto innesto meccanico:
Praticare un foro perfettamente verticale corrispondente al diametro nominale.
Evacuare tutta la polvere di silice intrappolata dalla cavità.
Guidare il corpo in acciaio attraverso l"attrezzatura nella lastra.
Applicare la forza di rotazione specificata dal produttore utilizzando una chiave calibrata.
I decisori devono tradurre la forza meccanica teorica in parametri di valutazione funzionale. Dividiamo questi parametri in due categorie di stress primarie.
La resistenza alla trazione misura il modo in cui l"attrito interno resiste alle forze dirette di estrazione. Immagina macchinari pesanti appesi direttamente a una soletta del soffitto. In alternativa, immagina un carico pesante che si stacca direttamente da una parete verticale. La clip espansa combatte questa forza verso l"esterno utilizzando una presa intensa. Quando si verifica una rottura per trazione, di solito si manifesta come uno scoppio del cono di cemento. Il materiale di base cede prima che l"acciaio si rompa.
La resistenza al taglio valuta un piano di sollecitazione completamente diverso. Misura la resistenza del solido corpo in acciaio all"effetto ghigliottina. Pensa a un pesante armadio elettrico che scivola lungo un muro. Lo stesso gambo in acciaio blocca questo movimento verso il basso. Il diametro dell"albero metallico determina principalmente la capacità di taglio. I diametri più grandi offrono una resistenza allo strappo significativamente più elevata.
Un'ancora a cuneo è forte quanto l'ambiente che la ospita. La forza di tenuta è strettamente limitata dalla resistenza del materiale di base. Supponiamo di specificare hardware classificato per 5.000 libbre. Fallirà molto prima se installato in cemento da 2.000 PSI anziché da 4.000 PSI. Il calcestruzzo morbido si sbriciola semplicemente sotto l'estrema pressione esercitata dalla clip di espansione.
Gli ingegneri non progettano mai strutture in base al carico di rottura massimo testato. Le linee guida professionali raccomandano un rapporto di sicurezza standard 4:1 per i carichi statici. Dividi il carico di guasto finale per quattro. Questo calcolo determina il carico di lavoro sicuro. Questo buffer protegge da forze dinamiche impreviste o piccoli errori di installazione.
Grafico 1: Riduzioni del carico del fattore di sicurezza standard | ||
Carico di trazione finale (libbre) | Rapporto del fattore di sicurezza | Carico di lavoro sicuro (libbre) |
|---|---|---|
4.000 | 4:1 | 1.000 |
8.000 | 4:1 | 2.000 |
12.000 | 4:1 | 3.000 |
Gli appaltatori hanno bisogno di un quadro decisionale chiaro. Il confronto delle forze di tenuta tra le categorie di elementi di fissaggio previene pericolosi errori di specifica in cantiere.
Cuneo: sono esclusivamente per applicazioni in calcestruzzo solido. Forniscono una capacità di carico complessiva molto più elevata. La dimensione del foro richiesta corrisponde esattamente al diametro della ferramenta.
Manicotto: questi elementi di fissaggio disperdono la pressione verso l'esterno su una superficie molto più ampia. Sono adatti per materiali di base più morbidi come mattoni, blocchi forati e malta. Tuttavia, offrono una capacità di tenuta finale notevolmente inferiore.
Cuneo: questi elementi di fissaggio creano connessioni statiche permanenti e resistenti. Gli installatori devono utilizzare una chiave dinamometrica calibrata per impostarli correttamente. Richiedono distanze specifiche dal bordo per evitare scheggiature.
Viti per calcestruzzo: utilizzano l'interblocco meccanico tagliando filettature letterali nel calcestruzzo. Sono completamente sfoderabili. Funzionano meglio per le distanze dai bordi ravvicinati. I professionisti in genere li utilizzano per carichi da leggeri a medi.
Cuneo: un ancoraggio a cuneo fornisce una capacità di carico immediata e pronta all'uso. Il tempo di polimerizzazione è assolutamente pari a zero. Si basa interamente sull'attrito.
Chimico: si basa su un legame chimico complesso e su un contatto superficiale al 100%. Sono ideali per applicazioni ad alte vibrazioni o posizionamenti a distanze estreme dai bordi. Richiedono una meticolosa pulizia dei fori e severi controlli della temperatura durante l'installazione.
L"esperienza pratica rivela numerosi rischi di installazione. Questi errori comuni sul campo portano facilmente a un errore di connessione catastrofico.
L"uso di una punta usurata rovina immediatamente la capacità di tenuta. La punta della dimensione sbagliata è altrettanto pericolosa. Le punte per muratura devono corrispondere rigorosamente al diametro del dispositivo di fissaggio. Un foro sovradimensionato riduce drasticamente l"attrito interno. Elimina completamente il potere di trattenimento. Le punte da trapano conformi ANSI sono obbligatorie per le prese strutturali.
Non riuscire a pulire la polvere di cemento è un errore critico e comune. La polvere rimanente agisce come un lubrificante secco. Impedisce alla clip di espansione di mordere la parete solida. Questo errore spesso fa sì che l"hardware giri all"infinito durante il serraggio. Utilizzare sempre aria compressa e una spazzola metallica.
Gli installatori devono distanziare adeguatamente le posizioni di perforazione. L"installazione troppo vicino ad un bordo è altamente rischiosa. L"installazione troppo vicino a un altro dispositivo di fissaggio è altrettanto dannosa. I coni di stress interni si sovrappongono sotto carichi pesanti. Questa sovrapposizione porta a un"improvvisa esplosione del calcestruzzo o a pericolose scheggiature della superficie. Fare sempre riferimento alle linee guida sulla spaziatura del produttore.
La sottocoppia è un problema diffuso nel settore. Non riesce a agganciare completamente la clip di espansione. La connessione inevitabilmente si allenterà nel tempo. Una coppia eccessiva è altrettanto distruttiva. Una forza eccessiva può spezzare il corpo in acciaio. Può anche schiacciare la struttura in cemento circostante. Obbligare sempre l"uso di una chiave dinamometrica calibrata.
I professionisti dell"ingegneria si concentrano fortemente sulla conformità rigorosa e sui requisiti del codice. Non indovinano mai quando sono in gioco l’integrità strutturale e le vite umane.
Gli ingegneri strutturali cercano costantemente i numeri ESR. I numeri del Rapporto del servizio di valutazione (ESR) verificano le capacità testate in modo indipendente. Questi rapporti dimostrano che il dispositivo di fissaggio soddisfa i codici edilizi internazionali. Dovresti sempre selezionare l"hardware valutato per applicazioni strutturali critiche. L"hardware non valutato comporta rischi di responsabilità inaccettabili.
Gli elementi di fissaggio standard possono perdere attrito nel tempo. Il calcestruzzo si rompe naturalmente quando invecchia o si sposta sotto stress. Se una fessura interseca il foro praticato, l"attrito standard diminuisce immediatamente. Il foro si allarga microscopicamente. Per gli ambienti in calcestruzzo fessurato sono strettamente necessari elementi di fissaggio specifici antisismici. Sono dotati di clip specializzate progettate per mantenere la presa anche quando il foro si espande.
La corrosione ambientale degrada rapidamente la clip di espansione. La ruggine alla fine distrugge la forza di tenuta per attrito. È necessario abbinare la qualità dell"acciaio all"ambiente locale.
Grafico 2: Matrice di selezione dei materiali anticorrosione | ||
Tipo materiale | Ambiente ottimale | Resistenza alla corrosione |
|---|---|---|

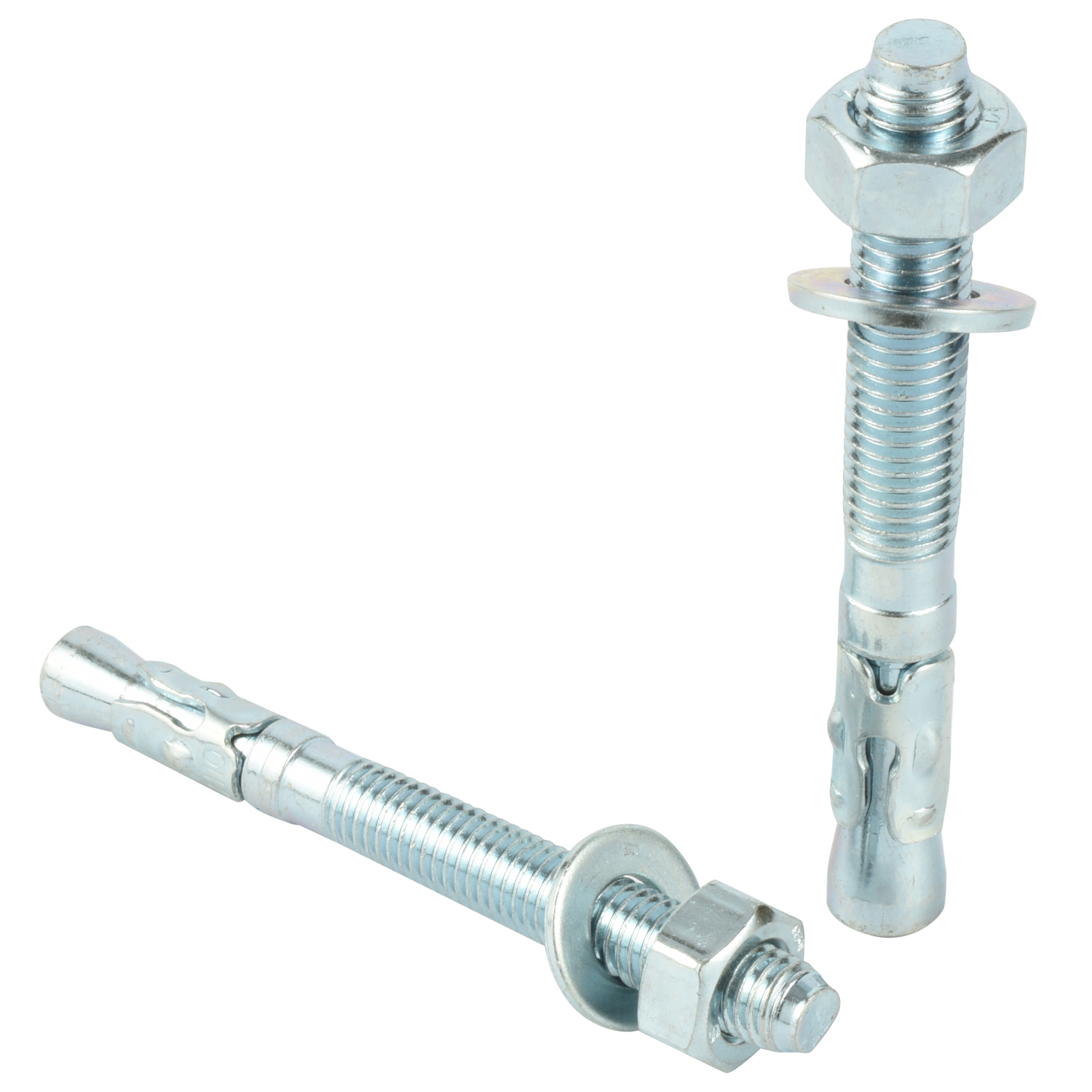

Acciaio al carbonio zincato | Luoghi al coperto, rigorosamente asciutti | Basso |
Zincato a caldo | Ambienti esterni standard e umidi | Medio |
Acciaio inossidabile 304/316 | Impianti corrosivi, marini o chimici | Alto |
Riassumiamo i principali criteri decisionali. Un'ancora a cuneo utilizza un immenso attrito meccanico per una forza di tenuta superiore. Tuttavia, la sua efficacia è strettamente legata a condizioni specifiche. È necessario utilizzarlo esclusivamente in applicazioni su calcestruzzo solido. È necessario garantire la corretta tolleranza del foro durante la perforazione. È necessario applicare la coppia esatta e corretta.
Intraprendi azioni specifiche prima della prossima installazione strutturale. Consultare attentamente le schede tecniche del produttore. Abbina i tuoi requisiti di carico specifici e il PSI concreto con l"hardware corretto. Verifica il diametro esatto e la profondità di incasso rispetto ai tuoi piani tecnici. Non lasciare mai la sicurezza strutturale al caso.
R: No. La forza di espansione altamente concentrata creerà o farà esplodere materiali fragili o cavi. Utilizzare invece un ancoraggio a manicotto o un bullone a ginocchiera.
R: Il dado e la rondella possono essere rimossi, ma il corpo di ancoraggio e la clip di espansione sono permanentemente incastrati nel cemento. Deve essere tagliato a filo o spinto più in profondità nel foro.
R: Solitamente è causato dalla perforazione di un foro troppo grande, dall"uso di una punta da trapano usurata o dalla mancata rimozione della polvere di cemento dal foro prima dell"inserimento, impedendo alla clip di agganciarsi.
R: Sì, fino a un certo punto. Un incasso più profondo generalmente aumenta la resistenza alla trazione, a condizione che il calcestruzzo sia sufficientemente spesso da impedire l"esplosione del fondo. Seguire sempre le linee minime di incorporamento del produttore.
