Il fissaggio di macchinari pesanti, strutture strutturali o scaffalature per pallet non lascia spazio a errori. Il cedimento degli elementi di fissaggio sotto carichi enormi compromette interi progetti e mette in pericolo vite umane. La stabilità strutturale dipende interamente dalla scelta del sistema di ancoraggio perfetto.
Un ancoraggio a cuneo funge da dispositivo di fissaggio per carichi pesanti, basato sull'attrito, progettato esclusivamente per materiali di base in calcestruzzo solido. Il raggiungimento della massima resistenza alla tenuta richiede calcoli precisi del carico, specifiche di profondità corrette e un'accurata corrispondenza ambientale. Selezioni scadenti spesso portano a estrazioni disastrose o a una rapida corrosione.
Questa guida tecnica fornisce agli acquirenti, agli ingegneri e agli appaltatori gli strumenti per valutare correttamente questi elementi di fissaggio critici. Imparerai a orientarti tra le capacità di carico, a specificare i materiali per condizioni difficili e a procurarti prodotti conformi. Esploreremo anche le comuni insidie dell"installazione per garantire che le connessioni rimangano permanentemente sicure per decenni di utilizzo.
Meccanismo: gli ancoraggi a cuneo raggiungono la loro capacità di tenuta attraverso l'espansione meccanica (attrito) quando vengono serrati.
Limitazione dell'applicazione: sono strettamente destinati all'uso nel calcestruzzo solido , non in mattoni, blocchi o malta.
Fattori di specifica: la selezione richiede il calcolo della profondità di ancoraggio, della distanza dal bordo, della capacità di carico e dei rischi di corrosione ambientale.
Conformità: le applicazioni critiche richiedono ancoraggi con specifici rapporti di valutazione ICC-ES (ad esempio, calcestruzzo fessurato o approvazioni sismiche).
Ingegneri e appaltatori richiedono forze di tenuta prevedibili e permanenti per supportare carichi statici di taglio e tensione. Le forze di taglio tirano verso il basso attraverso il profilo del dispositivo di fissaggio. Le forze di tensione escono direttamente dal materiale di base. La prevedibilità conta immensamente nell’edilizia commerciale.

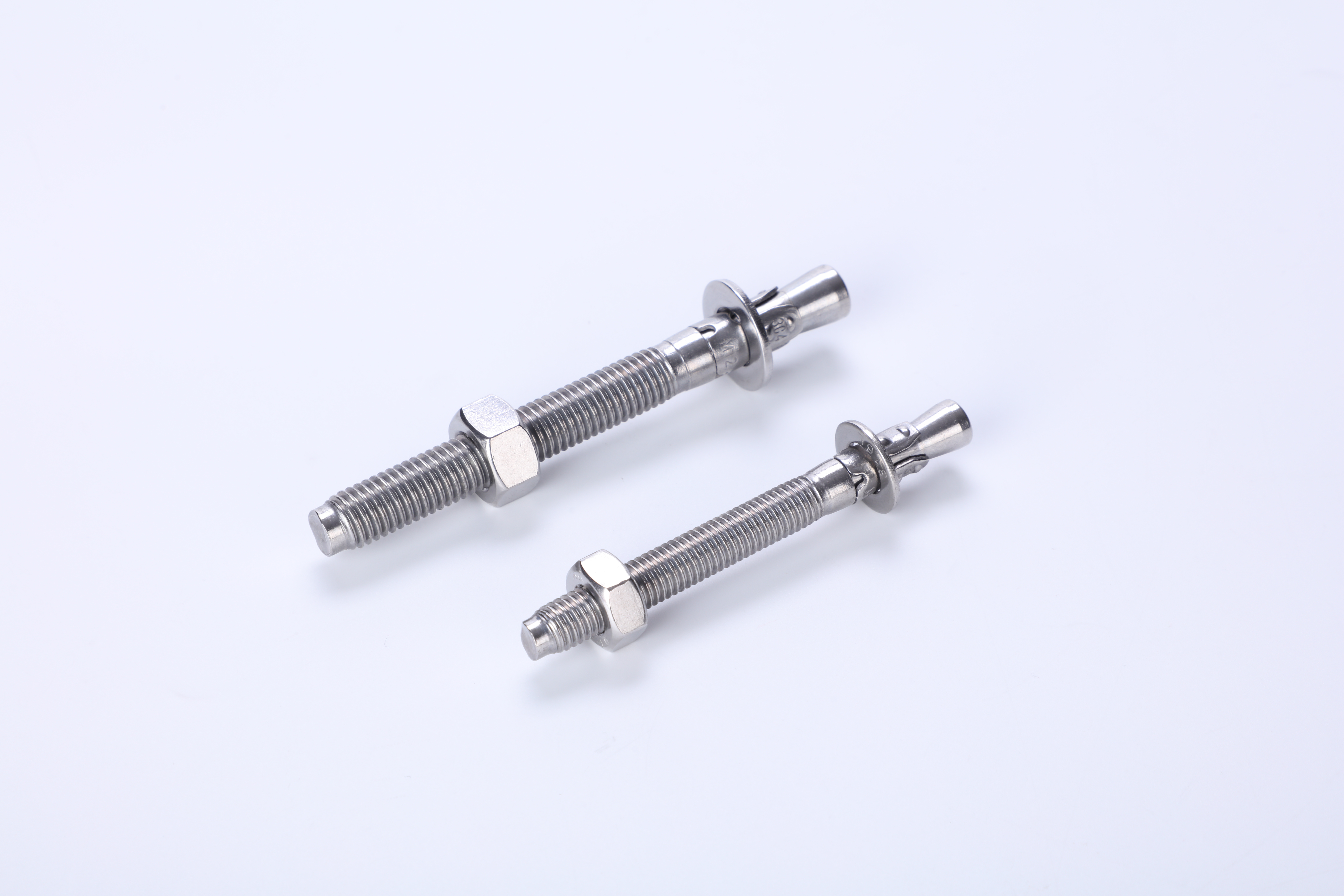

Comprendere l'anatomia interna ti aiuta a visualizzare il potere di tenuta. Ogni ancoraggio a cuneo standard si basa su quattro componenti specifici:
Perno filettato: il corpo principale in acciaio che trasferisce il carico.
Clip di espansione (cuneo): il collare inferiore che si espande contro il cemento.
Dado: l'elemento di fissaggio superiore che guida la coppia.
Rondella: l'anello piatto che distribuisce uniformemente la pressione superficiale.
La fisica dell"espansione si basa interamente su un meccanismo "a controllo di coppia". Si inserisce il dispositivo di fissaggio in un foro preforato. Stringendo il dado si tira verso l"alto l"estremità inferiore a forma di cono. Questa trazione verso l"alto forza la clip di espansione verso l"esterno. La clip metallica si incastra permanentemente contro le pareti abrasive del foro di cemento. L"attrito blocca il gruppo in posizione.
I valori di tenuta prevedibili dipendono al 100% dalla corretta preparazione del foro. Il diametro del foro praticato deve corrispondere esattamente al diametro dell"ancoraggio. I fori sovradimensionati impediscono alla clip di mordere le pareti. Inoltre, la mancata pulizia della polvere di cemento agisce come un lubrificante, distruggendo l’attrito necessario.
Migliore pratica: utilizzare sempre una punta da trapano con punta in metallo duro conforme agli standard ANSI. Ciò garantisce che il diametro del foro rimanga perfettamente tollerato per la clip di espansione.
L"adattamento ambientale determina la durata funzionale di qualsiasi sistema di fissaggio. La scelta di una lega metallica errata porta a una rapida ossidazione, debolezza strutturale ed eventuali guasti. Utilizza questa matrice caratteristiche-risultati per selezionare lo SKU giusto.
I produttori rivestono l"acciaio al carbonio utilizzando un sottile strato di zinco. Questo crea una barriera fondamentale contro l"umidità atmosferica.
Ideale per: applicazioni asciutte e interne. Gli usi tipici includono il montaggio HVAC, scaffalature interne e strutture per pareti interne.
Rischio: si verifica una rapida corrosione se esposto a umidità continua, condizioni atmosferiche esterne o agenti chimici.
Profilo di costo: rappresenta l'opzione più economica disponibile.
L"immersione a caldo immerge l"acciaio nello zinco fuso. Questo processo applica uno strato protettivo molto più spesso e durevole.
Ideale per: ambienti esterni umidi o applicazioni con legname trattato.
Rischio: il rivestimento di zinco più spesso influisce occasionalmente sulla filettatura del dado. Assicurarsi sempre che i dadi HDG compatibili e sovradimensionati siano accoppiati correttamente per evitare che si inceppino.
L"acciaio inossidabile integra il cromo per resistere all"ossidazione internamente anziché fare affidamento su un rivestimento superficiale.
Ideale per: ambienti sommersi, costieri o ricchi di sostanze chimiche. Il grado 316 resiste esplicitamente all'acqua salata e all'esposizione ad alto contenuto di cloro.
Rischio: comportano il costo iniziale più elevato. Tuttavia, l’investimento previene cedimenti strutturali catastrofici causati dalla ruggine invisibile che si insinua lungo il montante.
Tipo materiale | Applicazione primaria | Resistenza alla corrosione | Livello di costo |
|---|---|---|---|
Acciaio zincato | Aree interne e completamente asciutte | Basso | Basso |
Zincato a caldo | All"aperto, legname trattato | Medio | Medio |
Acciaio inossidabile 304 | Ambienti umidi, standard all"aperto | Alto | Alto |
Acciaio inossidabile 316 | Acqua salata, impianti chimici | Massimo | Premio |
Le persone spesso confondono i vari elementi di fissaggio ad attrito durante la fase decisionale. Specificare il tipo di ancoraggio sbagliato rovina i materiali di base e annulla le garanzie strutturali. Confrontiamo queste due opzioni comuni.
I vincoli del materiale di base determinano la scelta iniziale. È necessario utilizzare un ancoraggio a cuneo solo per il calcestruzzo solido. L'immensa forza di espansione frantuma la muratura più morbida. Gli ancoraggi a manicotto offrono una maggiore versatilità. Distribuiscono le forze di espansione su un'area più ampia, accogliendo in modo sicuro i giunti di mattoni, blocchi cavi e malta più morbida.
Le capacità di carico differiscono in modo significativo. Un standard ancoraggio a cuneo fornisce valori di tenuta sostanzialmente più elevati sia a taglio che a tensione. Il contatto diretto tra cemento e acciaio sulla clip di espansione crea un attrito senza pari. Gli ancoraggi con manicotto si basano su un sottile manicotto metallico che si comprime tra il perno e la parete, riducendo intrinsecamente la tolleranza del carico massimo.
Anche le regole per il dimensionamento dei fori divergono. Gli ancoraggi a cuneo richiedono un diametro del foro identico all"ancoraggio stesso. Un perno da 1/2 pollice richiede un foro da 1/2 pollice. Al contrario, gli ancoraggi con manicotto richiedono un foro corrispondente al diametro del manicotto esterno, non al perno filettato interno.
Utilizzare una logica di selezione chiara. Se il materiale di base è sospetto, cavo, sconosciuto o chiaramente in muratura, abbandonare completamente il concetto di cuneo. Se la base è costituita da cemento solido ad alto PSI che richiede una tenuta strutturale permanente, specificare sempre l"ancoraggio a cuneo.
Caratteristica | Ancoraggio a cuneo | Ancoraggio della manica |
|---|---|---|
Materiale di base | Solo cemento solido | Calcestruzzo, mattoni, blocchi, malta |
Tenendo la forza | Estremamente alto (strutturale) | Da moderato ad alto |
Regola del diametro del foro | Corrisponde esattamente al diametro dell"ancora | Corrisponde al diametro della manica esterna |
Meccanismo di espansione | La clip inferiore si espande verso l"esterno | La manica a tutta lunghezza si espande |
Gli ingegneri creano fiducia attraverso una rigorosa precisione tecnica. Presupposti trasparenti riguardanti la distribuzione del carico prevengono guasti in loco. Una specifica corretta si basa su tre dimensioni critiche.
La profondità di inserimento controlla la resistenza totale allo sfilamento. I produttori elencano sia le profondità di incorporamento minime che quelle standard. L"incasso minimo garantisce che la clip di espansione si incastri saldamente sotto la superficie del calcestruzzo. Un affogamento più profondo produce valori di mantenimento della tensione più elevati. Tuttavia, la forza di tenuta smette di aumentare una volta superato il punto di cedimento naturale del calcestruzzo. Oltre questo punto, il cono di cemento verrà estratto prima che l"acciaio si spezzi.
La distanza dal bordo e la spaziatura determinano le regole di layout. Il posizionamento degli elementi di fissaggio troppo vicini tra loro crea coni di sollecitazione sovrapposti all"interno del calcestruzzo. Posizionarli troppo vicini a un bordo favorisce la scheggiatura del cemento, dove pezzi di cemento si staccano sotto pressione. Gli standard di settore utilizzano una regola empirica rigorosa. Mantenere una distanza pari a 5 volte il diametro dell"ancoraggio da qualsiasi bordo non supportato. Mantenere una distanza pari a 10 volte il diametro dell"ancoraggio tra i dispositivi di fissaggio adiacenti.
La conformità e le certificazioni stabiliscono le basi legali di sicurezza. I progetti commerciali richiedono spesso rapporti di valutazione ICC-ES specifici. Le approvazioni per il calcestruzzo non fessurato si applicano alle fondazioni standard. Le approvazioni per il calcestruzzo fessurato rappresentano uno standard di prova molto più severo. Questi test simulano l"apertura e la chiusura di microfessure attorno alla clip di espansione. I requisiti delle zone sismiche impongono certificazioni di calcestruzzo fessurato. L"utilizzo di ancoraggi generici e non certificati rappresenta un enorme rischio nelle costruzioni edili professionali.
L’esperienza sul campo nel mondo reale rivela con quale frequenza le specifiche perfette falliscono a causa di una cattiva esecuzione. L"installazione richiede il rigoroso rispetto dei protocolli meccanici.
La tecnica del "buco senza fondo" risolve i futuri problemi di rimozione. Una volta agganciata la clip di espansione, il dispositivo di fissaggio non può essere estratto facilmente. Facendolo leva si frantuma il cemento circostante. Per mitigare questo problema, praticare il foro più in profondità rispetto alla lunghezza complessiva dell"ancoraggio. Se è necessario rimuovere l"apparecchio in un secondo momento, è sufficiente rimuovere il dado e inserire il perno rimanente nel foro profondo.
Il controllo della coppia impone la sicurezza a lungo termine. Stringendo il dado si attiva la clip di espansione. Una coppia eccessiva strappa le filettature di acciaio o fa girare l"intero gruppo all"interno del foro, distruggendo tutto l"attrito. La sollecitazione insufficiente non riesce ad espandere completamente la clip, consentendo al dispositivo di fissaggio di scivolare sotto carico. Utilizzare sempre una chiave dinamometrica calibrata. Fare riferimento alle specifiche di coppia specifiche del produttore stampate sulla scatola.
La gestione dei detriti ha un impatto diretto sulla capacità. La perforazione genera polvere fine di cemento. Lasciare questa polvere all"interno del foro riduce drasticamente l"attrito. La clip di espansione scivola contro la polvere invece di mordere le solide pareti di cemento. Utilizzare sempre aria compressa, un aspirapolvere o una spazzola metallica per pulire accuratamente il foro prima dell"inserimento.
Errori comuni di installazione:
Utilizzo di una punta da trapano usurata, con conseguente foro sottodimensionato o deformato.
Martellare direttamente le filettature, causando danni e impedendo l"installazione del dado. (Avvitare sempre il dado a filo prima di colpirlo).
Ignorando la rimozione della polvere di cemento, riducendo la capacità di ritenzione fino al 50%.
La transizione dalle specifiche all"approvvigionamento implica una rigorosa verifica dei fornitori. I ritardi nella consegna degli elementi di fissaggio bloccano immediatamente interi cantieri commerciali.
La disponibilità e la profondità dell"inventario rappresentano i parametri più importanti. Un buon fornitore ha in stock migliaia di unità di vari diametri e lunghezze. Non puoi permetterti di aspettare settimane per una variante specializzata in acciaio inossidabile 316. Cerca partner che dimostrino livelli di inventario profondi e affidabili.
La tracciabilità garantisce la conformità del progetto. Fornitori affidabili forniscono immediatamente le schede tecniche su richiesta. Offrono tabelle di carico complete che descrivono in dettaglio le capacità di taglio e tensione basate sul PSI del calcestruzzo. Inoltre, forniscono certificazioni dei materiali che confermano le qualità dell"acciaio e gli spessori della zincatura. Questi documenti soddisfano severi ispettori edili.
Valutare attentamente le strutture dei prezzi all"ingrosso. I grandi progetti commerciali consumano migliaia di elementi di fissaggio. L"acquisto di quantità di secchi o pallet sfusi offre un"enorme efficienza in termini di costi rispetto all"acquisto di piccole scatole di consumo. Negozia in anticipo livelli in blocco per ottimizzare il budget per l"approvvigionamento.
Sebbene un ancoraggio a cuneo rappresenti l'innegabile standard di riferimento per il fissaggio su calcestruzzo solido, le prestazioni reali si basano su molteplici variabili precise. Il successo richiede la comprensione dei meccanismi interni e il rispetto dei limiti dei materiali di base.
Adattare sempre il materiale in acciaio e il rivestimento alle condizioni ambientali circostanti per prevenire la corrosione.
Rispettare le profondità di ancoraggio, le distanze dai bordi e le regole di spaziatura per massimizzare le capacità di taglio e tensione.
Applicare rigorosi protocolli di installazione, concentrandosi sulla pulizia dei fori e sull"applicazione della coppia calibrata.
Prodotti conformi alla fonte dotati di certificazioni ICC-ES per applicazioni strutturali e sismiche.
Fai il passo successivo per proteggere il tuo progetto in modo sicuro. Visualizza tabelle di carico tecniche complete, sfoglia il catalogo prodotti completo o contatta oggi stesso un team di ingegneri specializzati per una raccomandazione specifica per il progetto su misura per i tuoi esatti requisiti di carico.
R: Generalmente no. La clip di espansione morde permanentemente il calcestruzzo. Tentare di estrarlo danneggerebbe gravemente il cemento circostante. Per eliminare il tassello è necessario tagliare a filo il montante utilizzando una smerigliatrice angolare. In alternativa, se inizialmente hai praticato un foro senza fondo, puoi piantare il perno interamente nel cemento.
R: Il diametro della punta del trapano deve corrispondere esattamente al diametro dell"ancoraggio. Ad esempio, un"ancora da 1/2 pollice richiede rigorosamente una punta da trapano con punta in carburo da 1/2 pollice. Utilizzare sempre punte conformi agli standard ANSI per garantire che le tolleranze dei fori rimangano perfettamente precise.
R: No. L"intensa forza di espansione meccanica creerà o farà esplodere istantaneamente la muratura cava, fragile o morbida. Usarli in mattoni rovina l"integrità strutturale del muro. Utilizzare sempre ancoraggi a manicotto, tapcon o ancoraggi adesivi per applicazioni in muratura.
R: La capacità di tenuta dipende interamente dalla resistenza a compressione del calcestruzzo (PSI), dalla profondità di ancoraggio specifica e dal fatto che il carico applichi forze di taglio o di tensione. Un perno da 1/2 pollice potrebbe contenere diverse migliaia di libbre in cemento a 4000 PSI. Rivolgi sempre i tuoi calcoli alle tabelle di carico specifiche del produttore.
